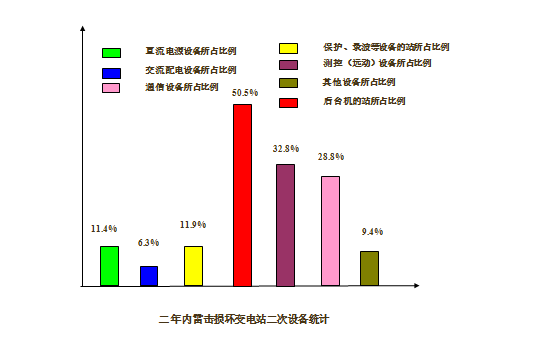

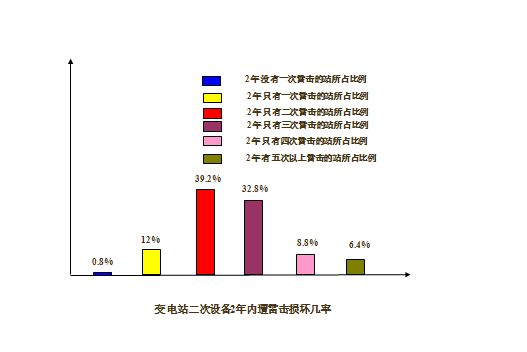

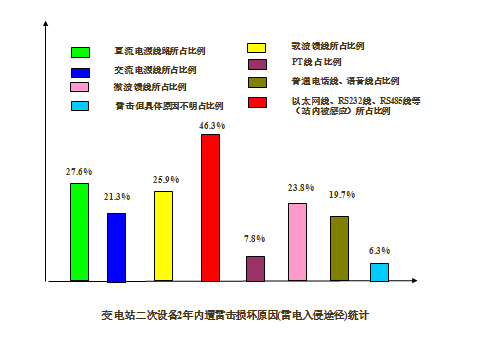

依據相關部門對國內近200多座35KV以上的變電站的二次設備雷害情況進行了調查，調查結果具體如下。
雷電防護基本原則是采取綜合防護措施使得線路與空間都“干凈”。主要的措施有安裝SPD、等電位、屏蔽等。

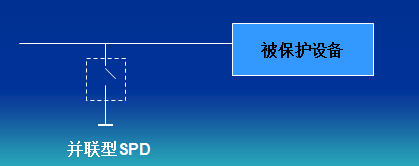

安裝SPD：SPD能泄放線路上的雷擊過電流，并將雷電壓鉗位在設備能承受的范圍內。目前比較先進的SPD是并聯型短路工作原理。SPD相當于一快速的電子開關，雷電過來時，開關閉合，雷電入地，保護了后續設備。

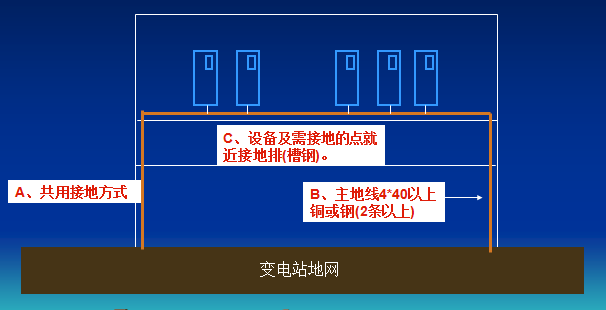

等電位：正常不帶電的大件金屬體（機柜外殼等）連接起來，并與地（采用共用接地方式）做良好連接，以消除金屬件之間的電位差，防止地反擊等現象發生。
屏蔽：采用屏蔽電纜，金屬機柜屏蔽等措施，一般的屏蔽措施雖不能完全將雷電屏蔽，但屏蔽能有效地防止高頻干擾。

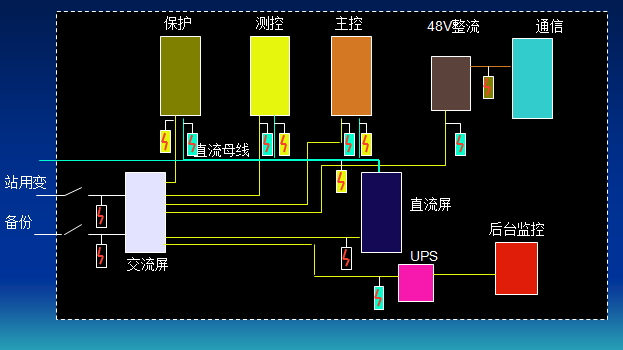

原理：可能引入雷電過電壓的各種主要線路安裝相應的SPD，做好等電位連接。
概述：

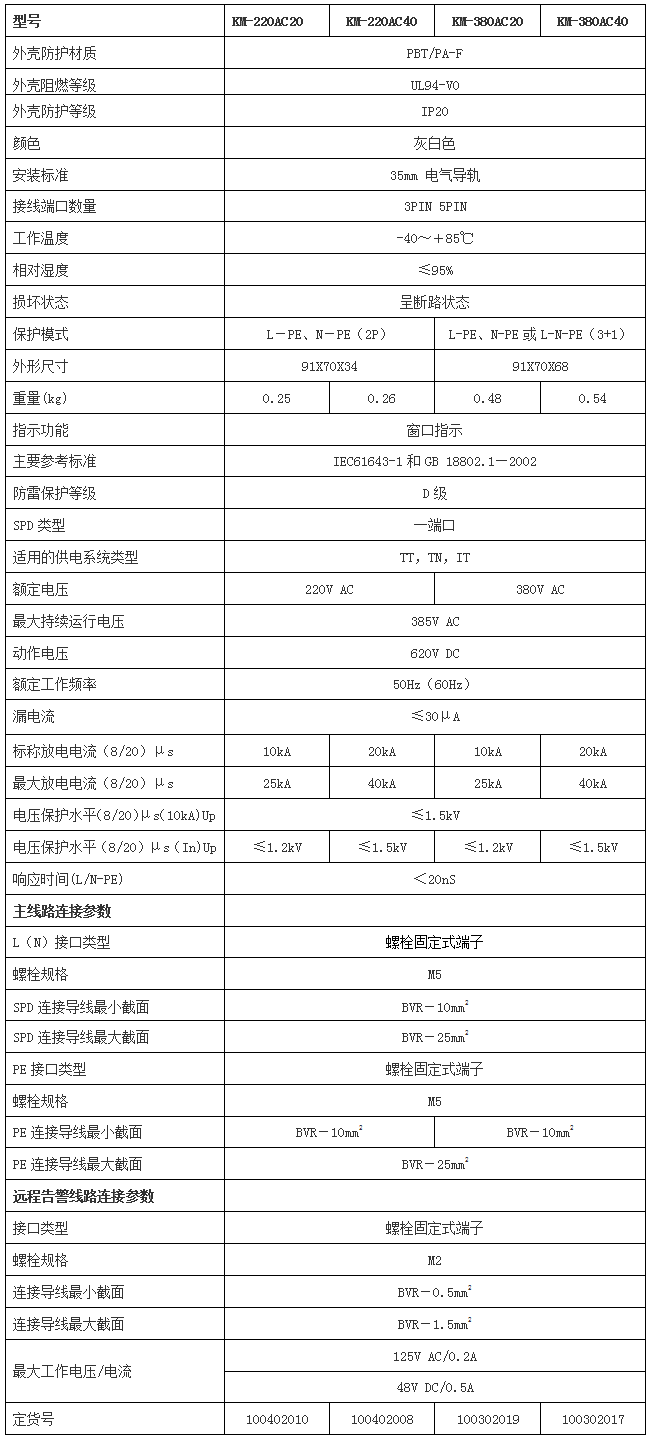

并聯模塊式（小通流量）電源電涌保護器 產品介紹并聯模塊式電涌保護器按照IEC標準設計,每線的最大放電電流Imax(8/20μs)可達20-60 kA,適用于220/380V配電系統的各級防雷保護。

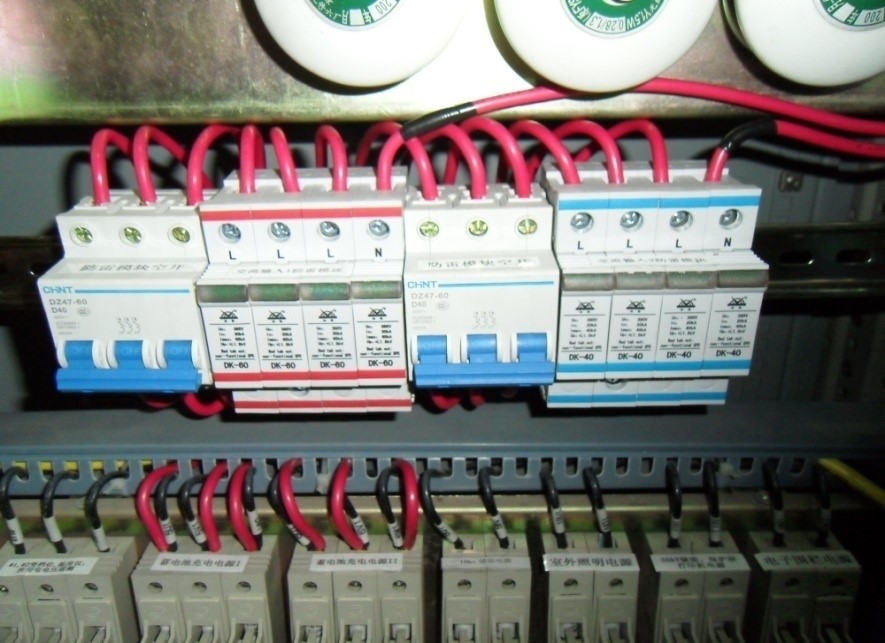

現場安裝圖片
概述：

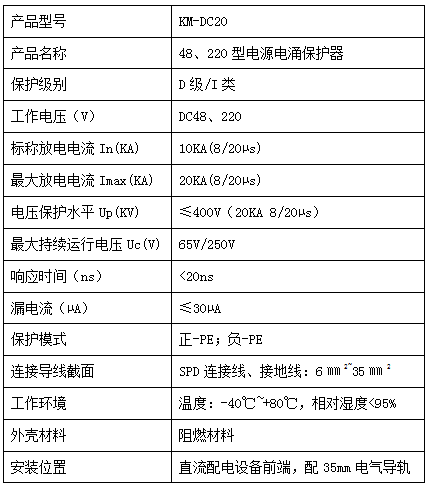

KM-DC220/48模塊型電源電涌保護器適用防雷區域：LPZ2區與LPZ3區交界處（D級/I類）電源線路的雷電浪涌防護。適用于電信機房直流母排、微波通信機房直流母排、變電站合閘母線、控制母線防雷保護；產品并聯安裝于直流母排上

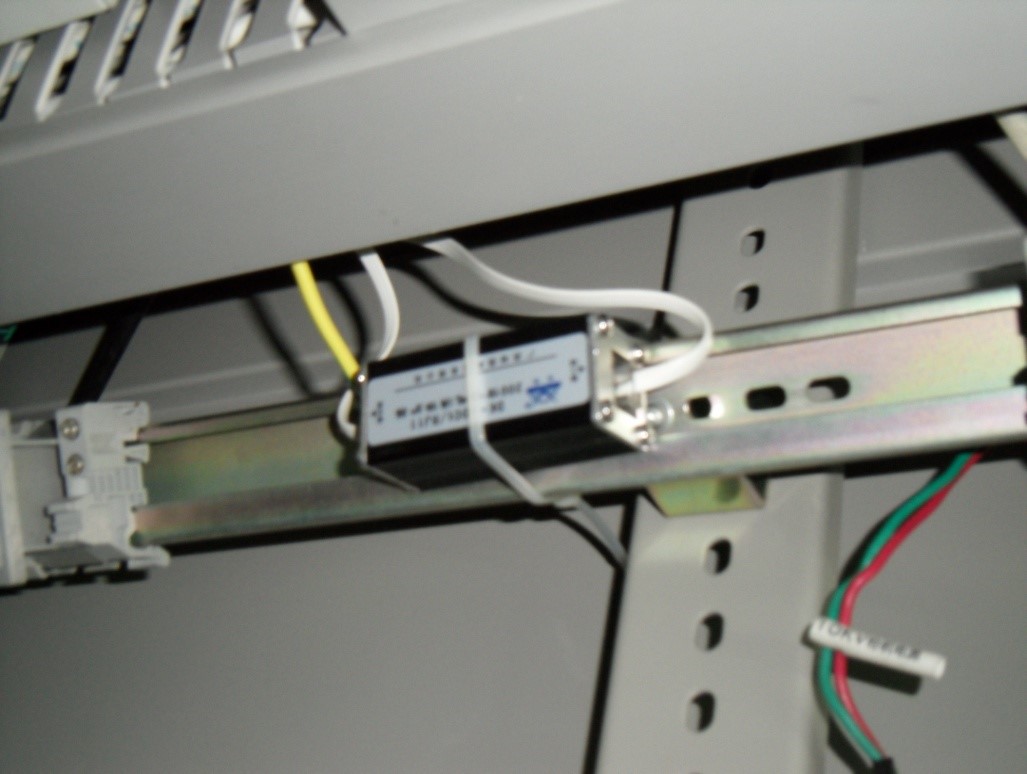

現場安裝圖片
概述：
本產品適用于計算機信息系統網絡線、交換機、集線器RJ45接口的雷電浪涌防護

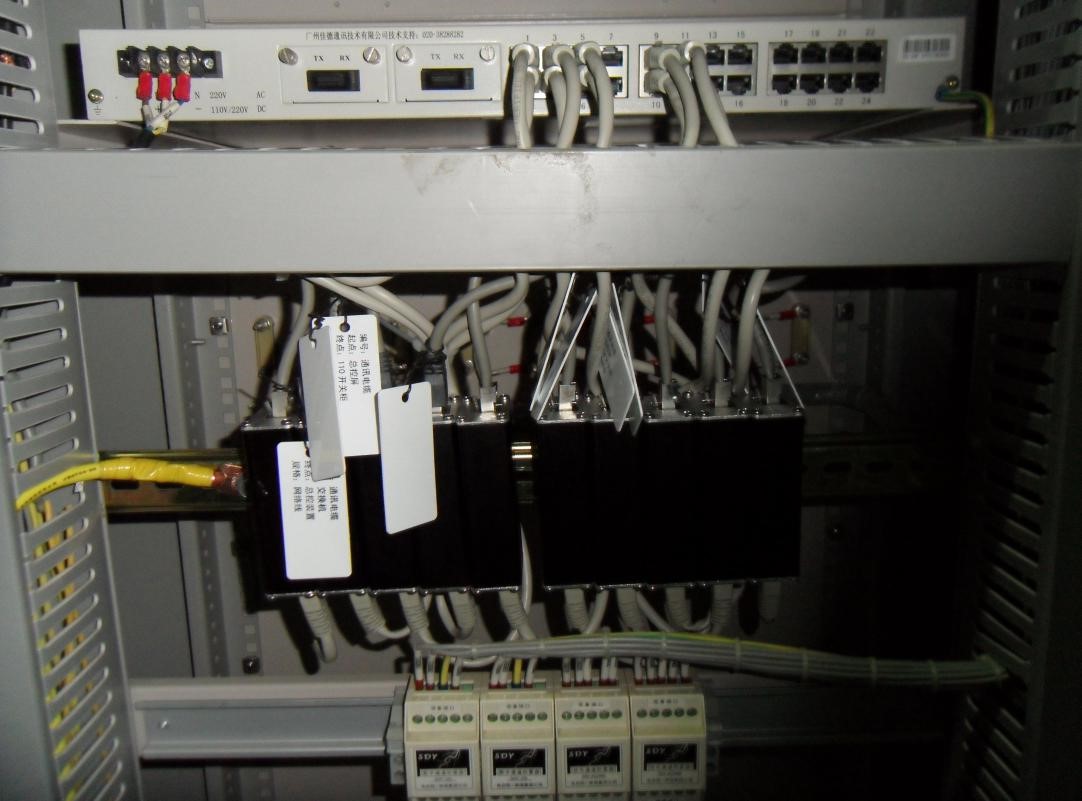

現場安裝圖片
概述：
本產品適用于計算機信息系統信號專線、自動化控制系統、電話交換網、中繼線、數據通信網等數據線路的雷電浪涌防護。

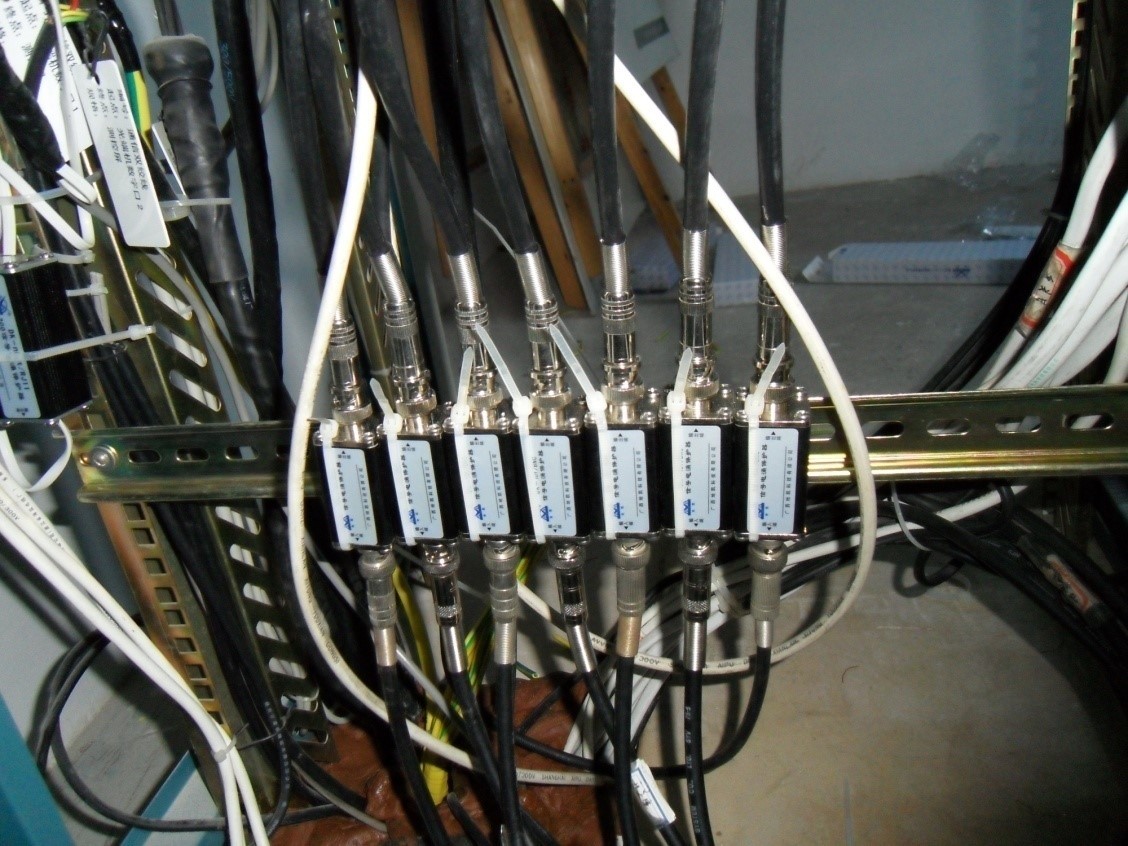

現場安裝圖片
概述：
三合一SPD適用于監控系統前端攝像機電源線、視頻線、信號控制線的雷電浪涌防護。適用高速球、中速球、云臺攝像機的防雷保護，工作電壓為220AC
現場安裝圖片
