2、刻度清晰，表盤刻度清晰，讀數方便。手搖柄，手搖輕松不吃力材質好；
3、多個量程，多個量程，滿足各種測量。
1、測量范圍和準確度見表1
表1
|
型號 |
測量范圍 Ω |
最小分度值 Ω |
準確度 % |
|
ZC29B-1 |
0-10 |
0.1 |
5 |
|
0-100 |
1 |
||
|
0-1000 |
10 |
||
|
ZC29B-2 |
0-1 |
0.01 |
|
|
0-10 |
0.1 |
||
|
0-100 |
1 |
2、輔助接地電阻影響改變量，當輔助接地電阻由500Ω改變至表2規定值時，其允許改變量不應超過其表中規定值。
表2
|
輔助接地電阻（Ω） |
0 |
1000 |
2000 |
5000 |
|
允許改變量用等級指數的百分數表示（%） |
100 |
100 |
100 |
200 |
3、其他參數見表3
表3
|
項目 |
內容 |
|
|
使用環境條件 |
溫度（℃） |
-25~+40 |
|
相對濕度（%） |
25-80 |
|
|
手柄轉速（r/min） |
150 |
|
|
絕緣電阻（MΩ） |
≥20 |
|
|
電壓試驗（V） |
500 |
|
|
外形尺寸（l×b×h，mm） |
172×116×135 |
|
|
重量（kg） |
2.0 |
|
1.使用與操作
4.1 使用
4.1.1 測量接地電阻時接線
E端鈕接5m導線，P端鈕接10m導線，C端鈕接20m導線，導線的另一端分別接被測物接地極E' ，電位探棒P'和電流探棒C'，且E'、P'、C'應保持直線，其間距為20m。

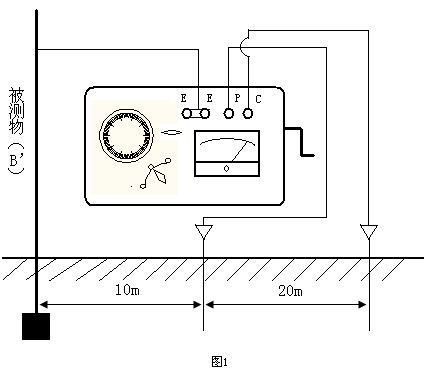

a. 測量大于等于1Ω接地電阻時見圖1，將儀表上2個E端鈕連接在一起。

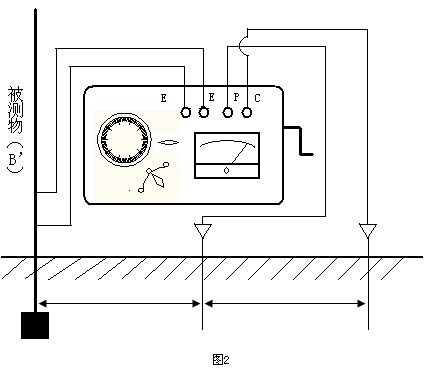

b. 測量小于1Ω接地電阻時見圖2（適用于ZC29B-2）
將儀表上2個E端鈕導線分別連接到被測接地體上，以消除測量時連接導線電阻對測量結果引入的附加誤差。

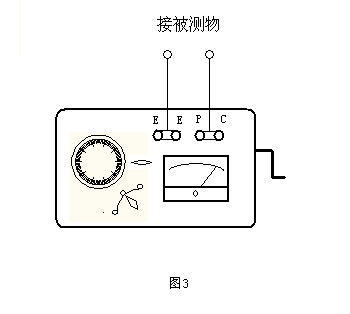

4.1.2 測量低電阻導體的電阻值接線見圖3
將儀表2個E端鈕短接在一起，P、C兩端鈕短接在一起，然后分別接到被測物。

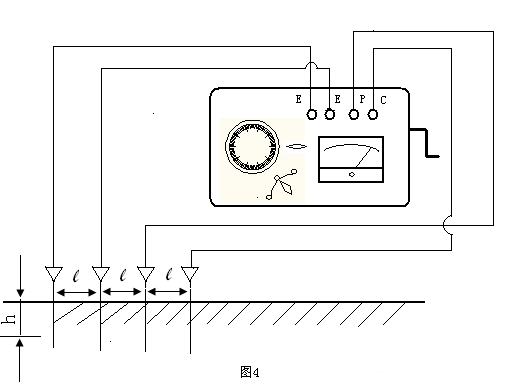

4.1.3 測量土壤電阻率接線如圖4
ZC29B-2型可以測量土壤電阻率，在被測區沿直線埋入地下四根探棒，彼此相距為“l”，棒的埋入深度h不應超過l/20
所測的土壤電阻率為
ρ=2πlR
式中： R——儀表的讀數
l——探棒和探棒間的距離
ρ——該地區的土壤電阻率
上法所得到的電阻率，可以近似認為是在被埋入棒之間區域內的平均土壤電阻率。
4.2 操作步驟
a. 儀表端鈕接線應正確無誤。
b. 儀表置于水平后，調整檢流計的機械零位。
c. 將“倍率開關”置于最大倍率，逐漸加快搖柄轉速，使其達到150r/min。當檢流計指針向某一方向偏轉時，旋動刻度盤，使檢流計指針指在“0”點。此刻刻度盤上讀數乘上倍率檔即為被測電阻值。
d. 如刻度盤讀數小于1時，仍未取得平衡，可將倍率開關置于小一檔倍率，直至調節到完全平衡為止。
e. 若發現儀表檢流計指針有抖動現象時，可變化搖柄轉速，以消除抖動現象。
f. 若儀表檢流計靈敏度過低，可在探棒周圍注水或鹽水以濕潤。
5. 注意事項
a. 禁止在有雷電或被測物帶電時進行檢測。
b. 儀表攜帶、使用時須小心輕放，避免劇烈震動。
6. 成套性
a. ZC29B型接地電阻測試儀 一臺
b. 皮袋 一臺
c. 輔助接地幫 二根
d. 導線 5m、10m、20m 各一根
e. 附件袋 一只
f. 使用說明書 一份
g. 產品合格證 一份
7. 其他
儀器自用戶購買起12個月內，用戶完全遵守使用說明書中所規定的使用規則，且原出廠封印仍完整的條件下，發現儀器不能正常工作時，則制造廠應負責免費給予更換或修理，并與本廠銷售科聯系。

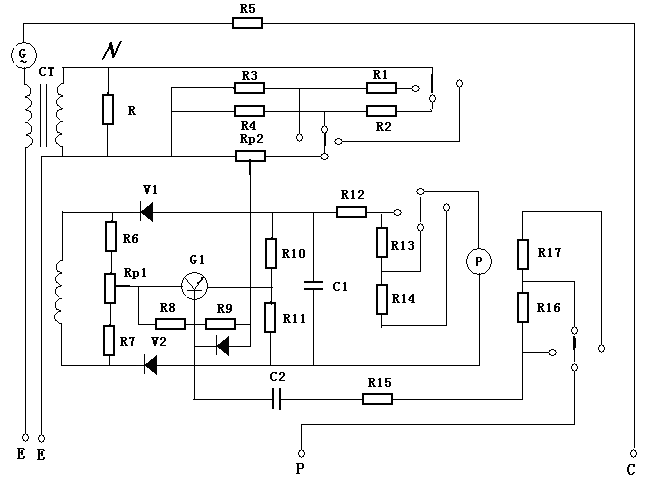

8. 電氣原理圖
1. 禁止在有雷電或被測物帶電時進行測量。
2. 進行測量時，要清理接地線上的油漆和鐵銹，減小E—E′端線上的接觸電阻。
3. 測量時應把儀表放平穩，不使儀表搖晃，以使檢流計指針平穩地指向“0”。
4. 儀表運輸須小心輕放，避免劇烈動震動。
